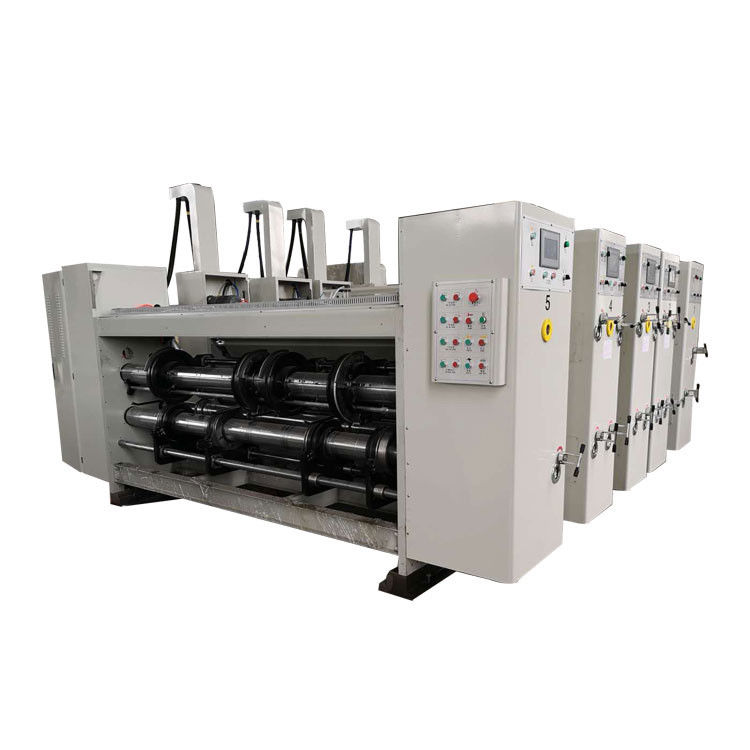

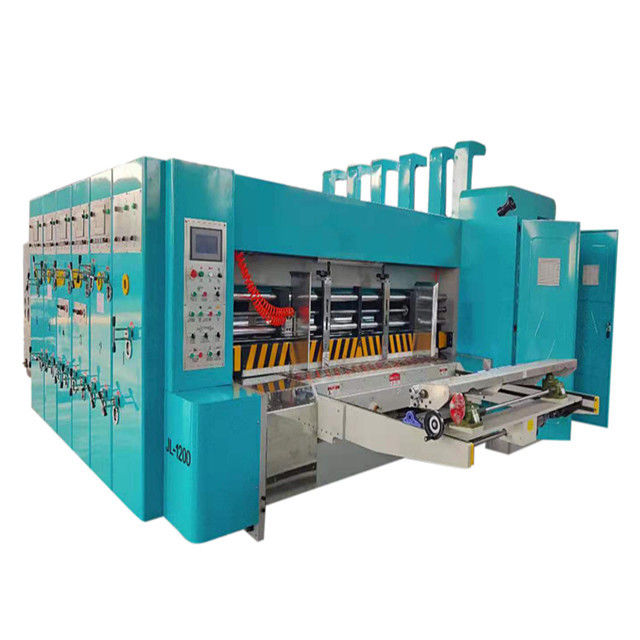

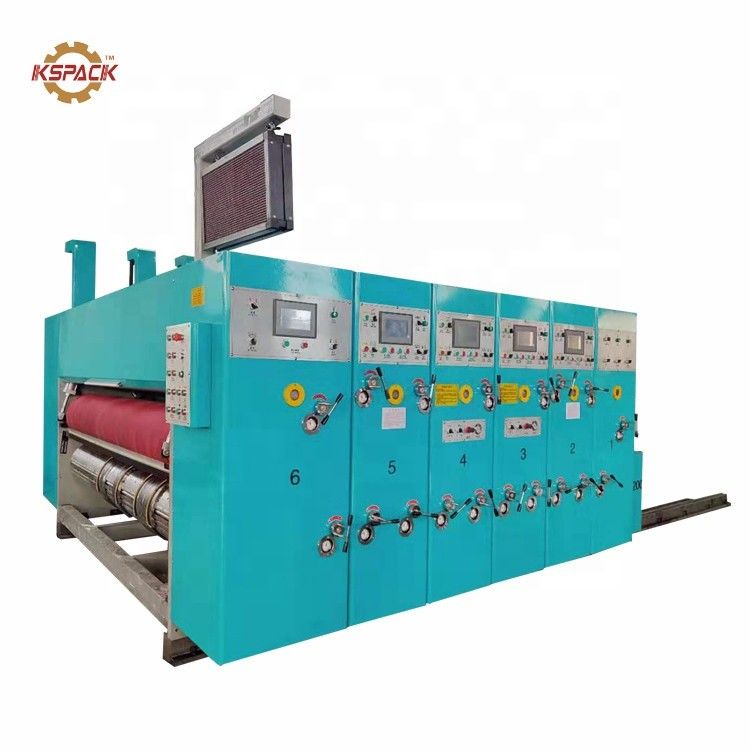

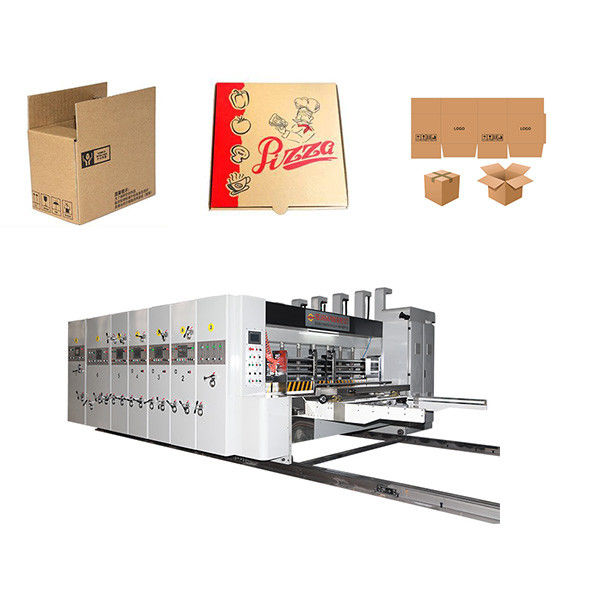

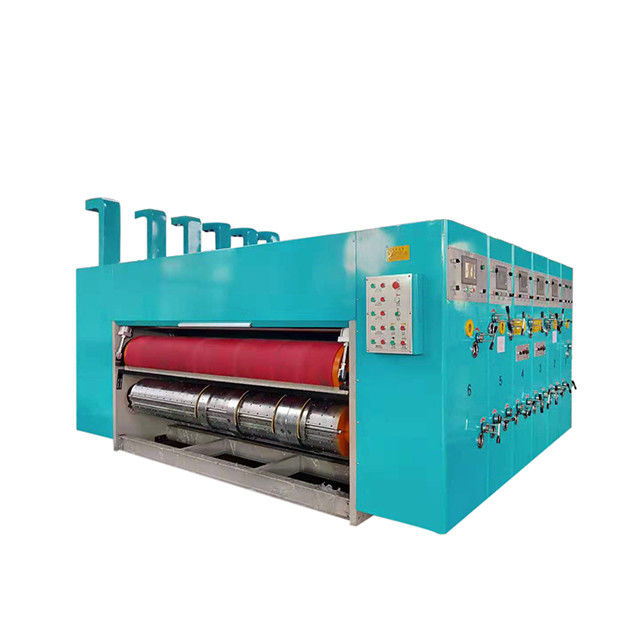

স্বয়ংক্রিয় তরঙ্গযুক্ত বাক্স মুদ্রণ যন্ত্র

জিএসওয়াইএম¢408 ((1200) x 1800-2800 মিমি

দ্রষ্টব্যঃ গ্রাহকের requirment অনুযায়ী, 1-6 রঙ চয়ন করতে পারেন,slotter

ডাইকাটার, গর্ত সংযুক্তি সব ঐচ্ছিক

লিড ফিডিং পার্ট

[1] এলার্ম বেল থেকে বৈদ্যুতিক নিয়ন্ত্রণ মেশিন, ক্রমাগত রিং সতর্কতা, শ্রমিকদের নিরাপত্তা নিশ্চিত করার জন্য।

[2] মেশিনের অপব্যবহার এবং ক্ষতি এড়াতে ঘর্ষণ ক্লাচ সহ ড্রাইভ শ্যাফ্ট।

[3] বায়ুসংক্রান্ত ইন্টারলক ডিভাইস।

[4] হোস্ট মোটর সুরক্ষা ডিভাইস শুরু করে। (মেশিন লক করা হয় না, হোস্ট চালানো শুরু করতে পারে না)

২. সামনের প্রান্তের রোলার টাইপ ফিডিং সিস্টেম

[1] সাকশন অক্জিলিয়ারী ফিডিং পেপার ফ্যান 7.5KW, কার্ডবোর্ডের বিভিন্ন নমন অবস্থার অনুযায়ী, বায়ু ভলিউম সমন্বয়,

কাগজের সুগম সরবরাহ নিশ্চিত করার জন্য। কার্ডবোর্ড পৃষ্ঠ অপসারণ করতে ব্রাশ ব্যবহার করুন

ধুলো, কাগজের টুকরো এবং অন্যান্য আবর্জনা, মুদ্রণের মান উন্নত করে।

[2]চেইন কন্ট্রোল সুইচ দিয়ে স্লট, কন্ট্রোল জরুরী স্টপ কাগজ।

[3] কাগজ উত্তোলন এবং নিচে বায়ু সিলিন্ডার গ্রহণ,অ্যাকশন দ্রুত, প্রচেষ্টা।

[4] শানডং "Komori" সামনের প্রান্ত রোলার ফিড সিস্টেম ব্যবহার, সহজ অপারেশন, উচ্চ নির্ভুলতা। প্রসারণ পরিমাণ সামঞ্জস্য করা যেতে পারে, কাঁচা

শক্তিশালী অভিযোজনযোগ্যতা। গতি সংক্রমণ আরো স্থিতিশীল, warping জন্য উপযুক্ত, পাতলা কার্ডবোর্ড সংক্রমণ, প্রভাব সুস্পষ্ট।

[5] পাশের বেফেল, পিছনের বাক্সের অবস্থান স্ক্রু বৈদ্যুতিক নিয়ন্ত্রন দ্বারা; সামনের বেফেলের উপরের এবং নীচের ফাঁক অবস্থান ম্যানুয়ালি সিঙ্ক্রোনাইজড নিয়ন্ত্রন।

[৬] স্কিপ ফিডিং ডিভাইস (অবশ্যই অব্যাহত বা শীট ফিডিং নির্বাচন করুন) ।

[7] পিএলসি কন্ট্রোল, ম্যান-মেশিন ইন্টারফেস, মেনু স্টোরেজ, মুদ্রণ প্লেট সংশোধন, মুদ্রণ গতি, পরিমাণ, সময় এবং বিভাগ অপারেশন

৩ ফিড রোলার

[1] আপ রোলার নরম রাবার শ্যাফ্ট ব্যবহার করুন, তাই বোর্ডটি খাওয়ানোর সময় বোর্ডের ব্যাসার্ধ 132 মিমি, রাবার শ্যাফ্ট ব্যবহার করে বোরকেন নিশ্চিত করবেন না, ব্লাঞ্চটি সঠিক করুন, কাগজ ফিডটি স্টি এবং সঠিক রাখুন।

[2] এমবসড রোলারের ব্যাসার্ধ ¢ 175 মিমি সহ নিম্ন ফিড রোলার, বিরামবিহীন ইস্পাত পাইপ, এমবসড হার্ড ক্রোম প্লাটিং।

[3] খাওয়ানো রোল ক্রস স্লাইডার টাইপ ডায়াল ডায়াল 0 ~ 12 মিমি এর সমন্বয় পরিসীমাটি ম্যানুয়ালি সামঞ্জস্য করে। ট্রান্সমিশনের নির্ভুলতা নিশ্চিত করার জন্য সামঞ্জস্যটি গিয়ার ফাঁককে প্রভাবিত করে না।

[৪] হাতের টাইপ দ্রুত ক্লিয়ারেন্স সুক্ষ্ম-নিয়ন্ত্রিত স্ব-লকিং ডিভাইস।

4 স্বয়ংক্রিয় শূন্য ডিভাইস

[1] কাগজ ফিড বিভাগ, মুদ্রণ বিভাগ এবং স্লটযুক্ত অংশ স্বয়ংক্রিয়ভাবে শূন্যে পুনরায় সেট করা হয়।

[2]সাধারণ কার্টন ব্যবহার স্বয়ংক্রিয় শূন্য ডিভাইস, কার্টন বর্জ্য কমাতে সঠিক অবস্থানে সেট করা যেতে পারে দুই মুদ্রণ করার চেষ্টা করুন।

মুদ্রণ বিভাগ

1. মুদ্রণ রোল (প্লেট রোল)

[1] ব্যাসার্ধ ¢ 393.6 মিমি (ব্যাসার্ধ ¢ 408 মিমি) ।

[2]উচ্চ মানের ইস্পাত পৃষ্ঠের গ্রিলিং, অক্ষীয় রেফারেন্স স্কেল, হার্ড ক্রোম প্লাটিং।

[3] ভারসাম্য সংশোধন করতে, মসৃণ অপারেশন, উচ্চ গতির অপারেশন মানিয়ে নিতে।

[4] র্যাচেল ফিক্সড স্ক্রল প্লেট, ঝুলন্ত প্লেট খাঁজ সঙ্গে, ইনস্টলেশনের দ্রুত সংস্করণ সুবিধাজনক এবং দ্রুত মানিয়ে নিতে।

[৫] পণ্যটির ১০ মিমি লম্বা লম্বা লম্বা স্লট এর পূর্ণ সংস্করণ।

[6] লোডিং এবং আনলোডিং প্রিন্টিং প্লেট, ফুট সুইচ বৈদ্যুতিক নিয়ন্ত্রণ বিপরীত হয়।

[7] মুদ্রণ রোলার অক্ষীয় ম্যানুয়াল ট্রাভার্স, সর্বোচ্চ গতি 10mm।

2. মুদ্রণ প্রেস রোল

[1] ব্যাস ¢ 155 মিমি।

[2] উচ্চ মানের seamless ইস্পাত পাইপ পৃষ্ঠ গ্রিলিং ব্যবহার, গতিশীল ভারসাম্য সংশোধন, মসৃণ অপারেশন, কঠিন ক্রোম plating

[3] মুদ্রণ চাপ রোল ক্রস স্লাইডার টাইপ ডায়াল 0 থেকে 12 মিমি পর্যন্ত নিয়ন্ত্রন পরিসীমা ম্যানুয়ালি সামঞ্জস্য করতে। ট্রান্সমিশনের নির্ভুলতা নিশ্চিত করার জন্য সামঞ্জস্যটি গিয়ার ক্লিয়ারান্সকে প্রভাবিত করে না।

3 উপরের এবং নীচের রোলারগুলিকে খাওয়ানো

[1] রোলের উপরঃ ব্যাসার্ধ ¢ 86 মিমি সিউমলেস স্টিল পাইপ, তিনটি কাগজ ফিড রিং সহ।

[2] পরবর্তী রোলঃ ব্যাসার্ধ ¢ 155 মিমি সিউমলেস স্টীল পাইপ, পৃষ্ঠ গ্রিলিং, হার্ড ক্রোমযুক্ত

[3] খাওয়ানো রোল ক্রস স্লাইডার-টাইপ ডায়াল ডায়াল 0 ~ 12 মিমি এর সমন্বয় পরিসীমাটি ম্যানুয়ালি সামঞ্জস্য করে। ট্রান্সমিশনের নির্ভুলতা নিশ্চিত করার জন্য সামঞ্জস্য দাঁতকে প্রভাবিত করে না।

4. স্টীল অ্যানিলক্স রোলার রাবার রোলার সেট কালি সিস্টেম

[1]উচ্চতা ¢ 213.7 মিমি।

[2]স্টিলের সারফেস গ্রিলিং, রিপ্রেসশন রেটিকুলেট, হার্ড ক্রোমিং।

[3] আলেন্স সংশোধন, মসৃণ অপারেশন।

[4]মাশার সংখ্যা ১৮০,200,220, 250 লাইন / ইঞ্চি নির্বাচন. (( বিকল্প সিরামিক রোলার 300 লাইন / ইঞ্চি)

[5] ফিড সিস্টেম বায়ুসংক্রান্ত স্বয়ংক্রিয় উত্তোলন ডিভাইস সঙ্গে (যখন ফিড কাগজ pr anilox রোলার নিচে নামানো হয় এবং মুদ্রণ প্লেট সঙ্গে স্পর্শ,স্টপ ফিড কাগজ

অ্যানিলক্স রোল আপ এবং প্লেট পৃথক করা হয়)

[6] ক্লিজ টাইপ ক্লাচ সহ অ্যানিলক্স রোলার, এমনকি কালি, কালি পরিষ্কার করা সহজ।

[7] রাবার রোলার ব্যাসার্ধ ¢ 186 মিমি। (চিকিত্সক ব্লেড সিস্টেম বিকল্প)

[8] ইস্পাত পাইপ পৃষ্ঠ পরিধান-প্রতিরোধী রাবার দিয়ে আবৃত, এবং ভারসাম্য সংশোধন করুন।

[9] বিশেষ উচ্চ গ্রাইন্ডিং মধ্যে রাবার, কালি স্থানান্তর প্রভাব ভাল। দ্রুত ক্লিয়ারেন্স সূক্ষ্ম-নিয়ন্ত্রণ স্ব-লকিং ডিভাইস অভিন্ন কালি নিশ্চিত করার জন্য। অভিন্ন কালি সিস্টেমের পরিমাণ,রূপান্তর প্রভাব ভালরবার রোলের আয়ু বাড়ানোর জন্য।

৫. ফেজ অ্যাডজাস্টমেন্ট মেকানিজম

[1]পৃথিবী গিয়ার গঠন।

[2]কম্পিউটার পিএলসি কন্ট্রোল ব্যবহার করে ডিজিটাল কন্ট্রোল ব্যবহার করে মুদ্রণ পর্যায়ে (রান, স্টপ সামঞ্জস্য করা যেতে পারে), ম্যানুয়ালি অনুভূমিক অবস্থান সামঞ্জস্য, 10 মিমি দূরত্ব সামঞ্জস্য।

[3] মুদ্রণ প্রক্রিয়াতে মুদ্রণ প্লেট স্বয়ংক্রিয়ভাবে সিস্টেম পুনরায় সেট করার পরে।

6 কালি সঞ্চালন

[1] বায়ুসংক্রান্ত ডায়াফ্রাগম পাম্প, কালি স্থিতিশীলতা, সহজ অপারেশন এবং রক্ষণাবেক্ষণ।

[2] কালি ফিল্টার, ফিল্টার অমেধ্য।

7 মুদ্রণ পর্যায়ে ফিক্সিং ডিভাইস

[1] সিলিন্ডার ব্রেক প্রক্রিয়া।

[2] যখন মেশিনটি পৃথক বা ফেজ সামঞ্জস্য করতে, ব্রেক প্রক্রিয়া মেশিনের ঘূর্ণন সীমাবদ্ধ করতে, মূল গিয়ার অবস্থান স্থির বিন্দু বজায় রাখতে।

[1]একটি শ্যাফ্ট কাঠামো

[2]স্লটার ফেজ কম্পিউটার কন্ট্রোল দ্বারা নিয়ন্ত্রিত 360 ডিগ্রী নিয়ন্ত্রিত (রান স্টপ নিয়ন্ত্রিত হতে পারে),মেশিন স্টক অর্ডার করতে পারেন,মানুয়াল 20mm অনুভূমিক নিয়ন্ত্রিত

[3]উপরে গ্লট ছুরি খাদ ব্যাসার্ধ 176mm, ছুরি আসন ব্যাসার্ধ 465mm

[4]ক্রুজ রোলার শ্যাফ্ট ব্যাসার্ধ 110mm, ক্রুজ হুইল ব্যাসার্ধ 180mm

[5]নিচের ছুরিগুলির খাদ ব্যাসার্ধ 156, ছুরিগুলির ব্যাসার্ধ 280 মিমি

[6]ঘুষি এবং ফ্লিপ হুইল একই সময় আন্দোলন বৈদ্যুতিক নিয়ন্ত্রণ (বক্স আকার ইনপুট,স্বয়ংক্রিয় সামঞ্জস্য)

[7]স্লট ছুরি 7mm আলি স্টীল উপাদান ব্যবহার করে তাপ চিকিত্সা পরে, grinding, দাঁত মডেল knives,

[8]খাঁজ সংযুক্তি করতে পারেন (ঐচ্ছিক)

ডাই কাটিয়া অংশ

(মরা স্লট সংযুক্তি যখন গ্রাহক স্লট অংশ নির্বাচন করতে হবে না যোগ করার প্রয়োজন, যদি না স্লট অংশ আছে, এই অংশ যা ঐচ্ছিক)

টুল রোল (নিচের রোল)

[1] বাইরের ব্যাসার্ধ ¢360mm(mm (কটার ছাড়া) ।

[2] কাস্ট আয়রন পৃষ্ঠের গ্রিলিং, হার্ড ক্রোমিং, ভারসাম্য সংশোধন, অপারেশন স্থিতিশীলতা বৃদ্ধি।

[3]ডাই ফিক্সড স্ক্রু হোল স্পেসিং, অক্ষীয় 100mm; রেডিয়াল 18 সমান অংশ। প্রযোজ্য টুল উচ্চতা 25.4mm।

[4] কাঠের টেমপ্লেট বেধঃ 16 মিমি (তিন স্তরযুক্ত কার্ডবোর্ডের জন্য) 13 মিমি (পাঁচ স্তরযুক্ত কার্ডবোর্ডের জন্য)

প্যাড রোল (উপরের রোল)

[1] ব্যাসার্ধ ¢ 388.9mm, কভার 405mm

[2] দ্রুত পরিবর্তন টাইপ প্যাড, পরিধান প্রতিরোধের, দীর্ঘ জীবন।

[3] কাস্ট আয়রন পৃষ্ঠ পেষণ, কঠিন ক্রোমযুক্ত।

[4] ভারসাম্য সংশোধন, অপারেশন স্থিতিশীলতা বৃদ্ধি।

[5]প্যাড বেধ 9 মিটার। প্রস্থ 250 মিমি। যান্ত্রিক ধরনের তির্যক 40 মিমি সাঁতার ডিভাইস। (নিয়মিত সাঁতার গতি)

গ্রাইন্ডিং যন্ত্রপাতি

[1] বৈদ্যুতিক গ্রাইন্ডিং প্যাড, দ্রুত এবং কার্যকরভাবে পরিবর্তিত।

[2] প্যাডের সেবা জীবন উন্নত করার জন্য।

মেশিনের ভিডিওঃ

https://youtu.be/hzM7tS0gzdA
