কেএস 120 মিমি 1800 মিমি 5 প্লাই ঢেউতোলা বোর্ড উত্পাদন লাইন 120 মি / মিনিট

কেএস 120 মিমি - 1800 মিমি - 5 প্লাই ঢেউতোলা বোর্ড উত্পাদন লাইন 120 মি / মিনিট

মেশিনের নাম: ফাইভ-প্লাই ঢেউতোলা বোর্ড উত্পাদন লাইন

※প্রধান প্রযুক্তিগত পরামিতি এবং উত্পাদন লাইনের প্রয়োজনীয়তা

মডেল: WJ120-1600 পাঁচ-স্তর ঢেউতোলা পিচবোর্ড উত্পাদন লাইন:

※ZJ-V5B সম্পূর্ণ হাইড্রোলিক শ্যাফটলেস পেপার হোল্ডার

※অবকাঠামো বৈশিষ্ট্য

★এটি বেস পেপার ক্ল্যাম্পিং, লুজিং, মুভিং সেন্টারিং, বাম এবং ডান অনুবাদ, ইত্যাদি অপারেশন সম্পূর্ণ করার জন্য সম্পূর্ণ হাইড্রোলিক ড্রাইভ গ্রহণ করে। বেস পেপার লিফট হাইড্রোলিকভাবে চালিত হয়।

★ব্রেক সমন্বয় মাল্টি পয়েন্ট ব্রেক সিস্টেম গ্রহণ করে.

★প্রতিটি কাগজ ধারক দুটি কাগজ খাওয়ানোর ট্রলি দিয়ে সজ্জিত, যা একই সময়ে উভয় দিক থেকে কাগজ লোড করতে পারে।

※টেকনিক্যাল প্যারামিটার:

1. পেপার ক্ল্যাম্পিং পরিসীমা: সর্বোচ্চ 1800 মিমি, সর্বনিম্ন 600 মিমি 2. কাগজের ব্যাস: সর্বোচ্চ ￠1500 মিমি, সর্বনিম্ন 350 মিমি

3. কাগজ ধারকের প্রধান শ্যাফ্টের ব্যাস: 242 মিমি 4. বায়ু উত্সের কাজের চাপ (Mpa): 0.4---0.8Mpa

5. সরঞ্জামের আকার: Lmx4*Wmx1.6*Hmx1.5 6. একক মেশিন ওজন: সর্বোচ্চ 3000Kg

※হাইড্রোলিক সিস্টেম পরামিতি:

1. কাজের চাপ (Mpa): 16---18Mpa লিফটিং হাইড্রোলিক সিলিন্ডার: ￠100×440mm ক্ল্যাম্পিং হাইড্রোলিক সিলিন্ডার: ￠63×1300mm

4. হাইড্রোলিক স্টেশন মোটর পাওয়ার: 4KW --380V -- 50Hz Solenoid ভালভ ভোল্টেজ: 220V 50 Hz

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※ কাগজ লোডিং ট্রলি, গাইড রেল

※অবকাঠামো বৈশিষ্ট্য:

★ট্র্যাকটি সামগ্রিকভাবে সমাহিত করা হয়েছে, মূল ফ্রেমটি 14 নং চ্যানেল স্টিল এবং 20 মিমি ঠান্ডা টানা গোলাকার ইস্পাত দিয়ে ঢালাই করা হয়েছে এবং গ্রাউন্ড রেলের দৈর্ঘ্য 6000 মিমি।

★প্রতিটি কাগজ ধারক দুটি কাগজ খাওয়ানোর ট্রলি দিয়ে সজ্জিত, যা একই সময়ে উভয় দিক থেকে কাগজ লোড করতে পারে এবং রোল কাগজটিকে জায়গায় ঠেলে দিতে পারে।

:※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※R06B পৃষ্ঠ (কোর) কাগজ প্রিহিটিং সিলিন্ডার

※RG-3-600 ট্রিপল প্রিহিটার

※অবকাঠামো বৈশিষ্ট্য:

★প্রিহিটিং রোলারটি ক্লাস I চাপের জাহাজের জাতীয় মান মেনে চলে এবং চাপ জাহাজের শংসাপত্র এবং পরিদর্শন শংসাপত্রের সাথে সংযুক্ত থাকে।

★প্রতিটি রোলারের উপরিভাগ সূক্ষ্মভাবে গ্রাইন্ড করার পর শক্ত ক্রোম দিয়ে প্রলেপ দেওয়া হয়।পৃষ্ঠের ঘর্ষণ ছোট এবং টেকসই।

★ মোড়ানো কোণের বৈদ্যুতিক সমন্বয়, মোড়ানো কোণ কাগজের গরম করার এলাকা সামঞ্জস্য করতে 360° এর মধ্যে ঘোরানো যেতে পারে।

★ স্ব-লকিং ফাংশন সহ মোড়ানো কোণ সামঞ্জস্য করতে দুই-পর্যায়ের রিডুসার গ্রহণ করুন।

★প্রিহিটিং রোলার প্রজাপতির মাথার নকশা গ্রহণ করে এবং বাষ্প দ্বারা উত্তপ্ত হয়।

※টেকনিক্যাল প্যারামিটার:

1. কাজের প্রস্থ: 1800 মিমি 2. প্রিহিটিং রোলারের ব্যাস: 600 মিমি

3. মোড়ানো কোণের সামঞ্জস্য পরিসীমা: 360° ঘূর্ণন

4. মোড়ানো কোণ খাদ ব্যাস: ￠89mm×2

5. বাষ্প তাপমাত্রা: 150-180℃ 6. বাষ্প চাপ: 0.8-1.3Mpa

7. সরঞ্জামের আকার: Lmx3.3*Wmx1.1*Hmx1.3

8. একক মেশিন ওজন: সর্বোচ্চ 1500Kg

9. ওয়ার্কিং পাওয়ার সাপ্লাই: 380V 50Hz

10. মোটর শক্তি: 370W শর্ট-টাইম (S2) ওয়ার্কিং সিস্টেম

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

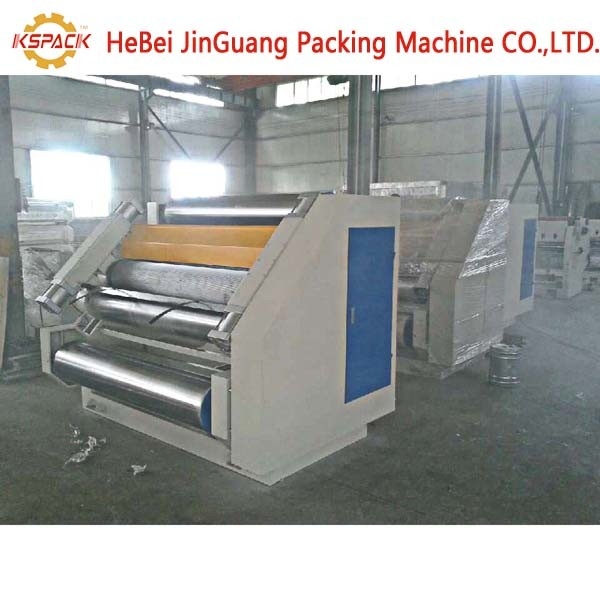

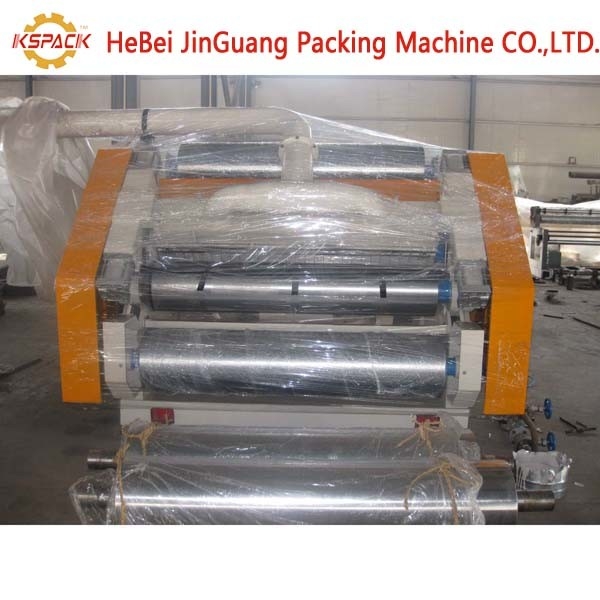

※SF-320B শোষণ প্রকার একক-পার্শ্বযুক্ত মেশিন

※অবকাঠামো বৈশিষ্ট্য:

★উচ্চ চাপের শক্তিশালী ফ্যানের সাথে কভার-সাকশন গঠন গ্রহণ করুন।বায়ু স্তন্যপান একটি মাফলার ডিভাইস দিয়ে সজ্জিত করা হয়, বায়ু উত্স এবং বৈদ্যুতিক নিয়ন্ত্রণ একই অপারেশন ক্যাবিনেটে কেন্দ্রীভূত হয় এবং হোস্ট থেকে দূরত্ব 1.5 মিটারের কম নয়।অপারেশন সাইড সম্পূর্ণরূপে আবদ্ধ এবং আচ্ছাদিত করা হয়.

★মেশিন বেস এবং প্রাচীর প্লেট ঢালাই লোহা গঠন, এবং প্রাচীর প্লেট বেধ 200mm হয়.ইউনিভার্সাল জয়েন্ট ড্রাইভ।

★ ঢেউতোলা রোলারের উপাদান 48CrMo খাদ ইস্পাত দিয়ে তৈরি, হার্ড ক্রোম দিয়ে ধাতুপট্টাবৃত, নিভে যাওয়া এবং টেম্পারড, মাঝারি ফ্রিকোয়েন্সি দ্বারা নিভিয়ে দেওয়া, এবং পৃষ্ঠটি পালিশ করা হয়েছে।টাইল রোলারের মূল অংশগুলির ভারবহন এবং চাপ রোলার ওয়াফাংডিয়ান দ্বারা উত্পাদিত উচ্চ তাপমাত্রার ভারবহন গ্রহণ করে।

★চাপ রোলার ¢ 324 মিমি, পৃষ্ঠ স্থল এবং হার্ড ক্রোম সঙ্গে ধাতুপট্টাবৃত;সিলিন্ডার উপরে এবং নিচে সরানো নিয়ন্ত্রিত হয়, এবং উপাদান মাঝারি কার্বন ইস্পাত নং 45, quenched এবং টেম্পারড (বাফার ডিভাইস সহ)।

★আঠালো খাওয়ানো এবং ডিগমিং এর বায়ুসংক্রান্ত নিয়ন্ত্রণ, রাবার আবরণ রোলারের পৃষ্ঠটি 240 মিমি ব্যাস মসৃণ করার পরে এবং 25-লাইন পিট প্যাটার্ন দিয়ে খোদাই করা হয় এবং তারপরে হার্ড ক্রোম দিয়ে প্রলেপ দেওয়া হয়।রাবার স্কুইজির পৃষ্ঠটি পালিশ করা হয় এবং তারপরে হার্ড ক্রোম দিয়ে প্রলেপ দেওয়া হয়।

★ ঢেউতোলা বেলন এবং চাপ রোলার কাঁচামাল Zhongyuan বিশেষ ইস্পাত দ্বারা উপলব্ধ করা হয়.ঢেউতোলা রোলারের একক দিকের উপরের এবং মাঝারি উচ্চতা হল 0.15 মিমি, এবং চাপ রোলারের একক পাশ হল 0.075 মিমি।সীমা ডিভাইস যোগ করুন।সিলিন্ডার চাপার জন্য ¢ 160 মিমি সিলিন্ডার।

★প্রিহিটিং রোলারটি তিয়ানগাং দ্বারা উত্পাদিত 320 মিমি বিজোড় ইস্পাত পাইপ দিয়ে তৈরি, সমস্তটি ধাতব পায়ের পাতার মোজাবিশেষের সাথে সংযুক্ত।

※প্রচলিত প্রযুক্তিগত পরামিতি:

1. কাজের প্রস্থ: 1800 মিমি

2. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)

3. ডিজাইনের গতি: 120m/মিনিট 4. তাপমাত্রা পরিসীমা: 200–260℃

5. ঢেউতোলা প্রকার (UV প্রকার বা UVV প্রকার):

※ রোলার ব্যাসের পরামিতি:

1. ঢেউতোলা রোলারের ব্যাস: 320 মিমি

2. চাপ রোলার ব্যাস: 324mm

3. আঠালো রোলারের ব্যাস: 240 মিমি

4. প্রিহিটারের ব্যাস: 320 মিমি

※ পাওয়ার মোটর পরামিতি:

1. প্রধান ড্রাইভ মোটর: 11KW রেটেড ভোল্টেজ: 380V 50Hz একটানা (S1) ওয়ার্কিং মোড

2. সাকশন মোটর: 11KW রেটেড ভোল্টেজ: 380V 50Hz একটানা (S1) ওয়ার্কিং মোড

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※ZDF সেতুর উপর দিয়ে যাচ্ছে

※অবকাঠামো বৈশিষ্ট্য:

★এই অংশের প্রধান ফ্রেমটি চ্যানেল স্টিল, আই-বিম, অ্যাঙ্গেল স্টিল ইত্যাদি দিয়ে তৈরি।

★উভয় পাশে নিরাপত্তা গার্ডেল এবং নিরাপত্তা হেরিংবোন প্যাডেল রয়েছে এবং কর্মীদের নিরাপত্তা এবং অপারেশনের সুবিধা নিশ্চিত করার জন্য অপারেশন পৃষ্ঠে নিরাপত্তা এসকেলেটর রয়েছে।

★স্বাধীন ফ্রিকোয়েন্সি রূপান্তর মোটর উত্তোলন প্রক্রিয়া, পিভিসি পরিবাহক বেল্ট দ্বারা জানানো, একক টালি কার্ডবোর্ড তরঙ্গায়িত এবং নিয়মিত এবং স্থিতিশীল।

★সমস্ত রোলারের পৃষ্ঠতল স্থল এবং তারপর হার্ড ক্রোম দিয়ে প্রলেপ দেওয়া হয়।

★ ভ্যাকুয়াম শোষণ উত্তেজনা নিয়ন্ত্রণ, 5-ইঞ্চি সাকশন পাইপ, প্লাস সমন্বয় ভালভ, বায়ু ভলিউম steplessly নিয়মিত.

★ বৈদ্যুতিক সংশোধন ডিভাইস দুটি সেট দিয়ে সজ্জিত।সংশোধন বাফেলটি ডবল গাইড কলাম দ্বারা অবস্থান করে এবং সীসা স্ক্রু দ্বারা চালিত হয়।পজিশনিং দ্রুত এবং সঠিক, এবং চলমান স্থিতিশীল।

★ সেতুটি উচ্চ-শক্তির যৌগিক বোর্ডে ভরা, যা মসৃণ এবং টেকসই, কম ঘর্ষণ সহ, কার্ডবোর্ডের কনভেয়িং প্রতিরোধকে হ্রাস করে।

※প্রচলিত প্রযুক্তিগত পরামিতি:

1. কাজের প্রস্থ: 1800 মিমি

2. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)

3. সর্বোচ্চ উচ্চতা: 4700 মিমি

4. কাজের গতি: 120 মি/মিনিট

※ রোলার ব্যাসের পরামিতি:

• পেপার ফিডিং রোলার এবং টেনশন রোলারের ব্যাস: 130 মিমি
• 2. কনভেয়িং রোলারের ব্যাস: 180 মিমি
• পেপার ফিডিং রোলার এবং পেপার গাইড রোলারের ব্যাস: 111 মিমি

4. পেপার ফিডিং রোলারের ব্যাস: 110 মিমি

※পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

1. একক-পার্শ্বযুক্ত ঢেউতোলা কাগজ উত্তোলন মোটর: 3KW (ফ্রিকোয়েন্সি রূপান্তর) 380V 50Hz একটানা (S1) কাজের মোড

2. ব্রিজ শোষণ ফ্যান: 3KW 380V 50Hz একটানা (S1) ওয়ার্কিং মোড

3. বোর্ড প্রস্থ মোটর: 250W 380V 50Hz শর্ট-টাইম (S2) কাজের মোড

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

দ্রষ্টব্য: সমস্ত রোলার সারফেস গ্রাউন্ড এবং হার্ড ক্রোম প্লেটেড।

※GM-12 দ্বি-স্তর আঠালো আবরণ মেশিন

※অবকাঠামো বৈশিষ্ট্য:

★আঠালো রোলারের পৃষ্ঠটি নিভে যায় এবং টেম্পারড হয়, ভিতরের গর্তটি প্রক্রিয়াজাত করা হয় এবং গতিশীল ভারসাম্যের জন্য পৃষ্ঠটি সূক্ষ্মভাবে মাটিতে থাকে এবং 32-লাইন পিট প্যাটার্ন দিয়ে খোদাই করা হয়, যাতে আঠালো সমানভাবে প্রয়োগ করা হয় এবং আঠালো খরচ কম হয়।

★আঠালো রোলারের ঘূর্ণন ফ্রিকোয়েন্সি রূপান্তর মোটর এবং ফ্রিকোয়েন্সি রূপান্তর দ্বারা নিয়ন্ত্রিত হয়, এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ নিশ্চিত করে যে আঠালো রোলারের লাইনের গতি দ্বি-পার্শ্বযুক্ত মেশিনের সাথে সিঙ্ক্রোনাইজ করা হয়েছে এবং এটি স্বাধীনভাবে চলতে পারে।

★আঠালো সরবরাহের স্বয়ংক্রিয় প্রচলন কার্যকরভাবে আঠালো পরিমাণ নিয়ন্ত্রণ করতে পারে এবং আঠালো বৃষ্টিপাত এড়াতে পারে।

★সমস্ত রোলারের উপরিভাগ স্থল এবং হার্ড ক্রোম দিয়ে ধাতুপট্টাবৃত।

★ একটি বেলন এনকোডার ব্যবহার করে ডাবল-পার্শ্বযুক্ত মেশিনের গতি সংকেত পরিমাপ করে এর সিঙ্ক্রোনাস অপারেশন উপলব্ধি করা।

★আঠালো মেশিন মানব-মেশিন ইন্টারফেস প্রদর্শন গ্রহণ করে।

★প্রয়োগকৃত আঠালো পরিমাণ স্বয়ংক্রিয়ভাবে সমন্বয় এবং নিয়ন্ত্রিত হয়।প্রয়োগ করা আঠালো পরিমাণ স্বয়ংক্রিয়ভাবে উত্পাদন গতি সঙ্গে সমন্বয় করা হয়.স্বয়ংক্রিয় মোডে, ম্যানুয়াল ফাইন-টিউনিংও করা যেতে পারে, যা পরিচালনা করা সহজ।

※প্রচলিত প্রযুক্তিগত পরামিতি:

1. ডিজাইনের গতি: 120 মি/মিনিট 2. কাজের প্রস্থ: 1800 মিমি

3. এয়ার সোর্স সিস্টেম: 0.4-0.6Mpa

4. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)

※ রোলার ব্যাসের পরামিতি:

1. আঠালো রোলারের ব্যাস: ￠240mm ফিক্সড পেস্ট রোলারের ব্যাস: 142mm

2. চাপা খাদ: 155 মিমি

3. পেপার-পাসিং রোলারের ব্যাস: 110 মিমি

※পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

1. আঠালো রোলারের সক্রিয় মোটর: 3KW *2 380V 50Hz একটানা (S1) ওয়ার্কিং মোড

2. আঠালো ভলিউম সমন্বয় হ্রাসকারী: 100W 380V 50Hz শর্ট-টাইম (S2) কাজের মোড

3. রোলার গ্যাপ সামঞ্জস্য করার জন্য মোটর: 100W 380V 50Hz শর্ট-টাইম (S2) ওয়ার্কিং মোড

4. আঠালো পাম্প মোটর: 2.2KW 380V 50Hz একটানা (S1) ওয়ার্কিং মোড

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※এসএম-ডাবল-পার্শ্বযুক্ত মেশিন

※অবকাঠামো বৈশিষ্ট্য:

★হিটিং প্লেটের পৃষ্ঠটি স্থল, হিটিং প্লেটের প্রস্থ 595 মিমি, মোট 16টি হিটিং প্লেট রয়েছে এবং শীতলকরণ এবং আকার দেওয়ার দৈর্ঘ্য 4 মিটার।

হিটিং প্লেটটি চাপের জাহাজের শংসাপত্র এবং পরিদর্শন শংসাপত্র সহ কন্টেইনার প্লেট দিয়ে তৈরি।হট প্লেটের অভ্যন্তরটি একটি বিভাজন বিচ্ছিন্নতা কাঠামো, যাতে বাষ্প একটি এস-আকৃতির দিকে প্রবাহিত হয় এবং বাষ্প এবং জলের পৃথকীকরণ ফাংশন সুস্পষ্ট, যা বাষ্পের ব্যবহারের হারকে উন্নত করে।

★উপরের কনভেয়র বেল্টের বাম এবং ডান দিকে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে, এবং এটি উভয় পাশে ম্যানুয়ালিও সামঞ্জস্য করা যেতে পারে।উপরের পরিবাহক বেল্ট টেনশন সিস্টেমের জন্য বায়ুসংক্রান্ত সামঞ্জস্যের এক সেট।

★হিটিং প্লেটের তাপ-পরিবাহী পাইপিং একাধিক বিভাগে তাপমাত্রা নিয়ন্ত্রণ করে এবং একটি তাপমাত্রা প্রদর্শনের সাথে সজ্জিত।

★নিম্ন বেল্ট একটি বায়ুসংক্রান্ত টেনশন প্রক্রিয়া গ্রহণ করে, যার একটি সহজ এবং ব্যবহারিক কাঠামো রয়েছে।নিম্ন পরিবাহক বেল্টের বাম এবং ডান দিকগুলি স্বয়ংক্রিয়ভাবে সংশোধন করা যেতে পারে এবং কেন্দ্রে সামঞ্জস্য করা যেতে পারে এবং এটি উভয় দিকে ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

★ড্রাইভ রোলারের পৃষ্ঠটি পরিধান-প্রতিরোধী রাবার দিয়ে আচ্ছাদিত এবং কার্ডবোর্ডের মসৃণ আউটপুট নিশ্চিত করার জন্য একটি মাঝারি উচ্চতা রয়েছে।

★ ড্রাইভিং অংশের গিয়ার ঢালাই ইস্পাত ZG-500 উপাদান দিয়ে তৈরি, এবং গিয়ার তেল নিমজ্জন দ্বারা লুব্রিকেট করা হয়.

★ বৈদ্যুতিক উপাদানগুলি আন্তর্জাতিক বিখ্যাত ব্র্যান্ডগুলি গ্রহণ করে, ডিভাইসটি স্থিরভাবে কাজ করে এবং নির্ভরযোগ্যভাবে কাজ করে।

★প্রধান ড্রাইভ মোটর একটি পরিবর্তনশীল ফ্রিকোয়েন্সি শক্তি-সঞ্চয় মোটর, কম গতিতে বড় টর্ক সহ, প্রশস্ত গতি নিয়ন্ত্রণ পরিসর, নির্ভরযোগ্য ব্যবহার এবং সহজ রক্ষণাবেক্ষণ।

★প্রধান ফ্রেম উচ্চ-শক্তি জাতীয় মান প্রোফাইল গ্রহণ করে, দৃঢ় কাঠামো এবং সুন্দর চেহারা সহ, উচ্চ-গতির কাজের জন্য উপযুক্ত।

※প্রচলিত প্রযুক্তিগত পরামিতি:

• কাজের প্রস্থ: 1800 মিমি
• 2. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)
• যান্ত্রিক গতি: 120 মি/মিনিট
• 4. তাপমাত্রা প্রয়োজন: 160-200℃ বাষ্প চাপ: 0.8-1.3Mpa

5. বায়ু উত্সের চাপ: 0.6–0.9Mpa 6. কুলিং শেপিং দৈর্ঘ্য: 5 মিটার হিটিং প্লেটের সংখ্যা: 14 টুকরা

※ রোলার ব্যাসের পরামিতি:

1. উপরের ড্রাইভিং রাবার রোলারের ব্যাস: ￠700mm নিম্ন ড্রাইভিং রাবার রোলারের ব্যাস: 400mm আউটসোর্সিং পরিধান-প্রতিরোধী রাবার

2. সামনে চালিত বেল্ট রোলারের ব্যাস: ￠215mm পিছনের আকৃতির চালিত বেল্ট রোলারের ব্যাস: 215mm

3. বেল্ট প্রেসিং রোলারের ব্যাস: ￠70mm শেপিং রোলারের ব্যাস: 86mm

4. উপরের বেল্ট টেনশন রোলারের ব্যাস: ￠130mm উপরের বেল্টের ডিফ্লেকশন রোলারের ব্যাস: 124mm

5. লোয়ার বেল্ট টেনশনিং রোলারের ব্যাস: ￠130mm নিম্ন বেল্ট সাপোর্টিং রোলারের ব্যাস: 130mm

দ্রষ্টব্য: সমস্ত রোলার সারফেস গ্রাউন্ড এবং হার্ড ক্রোম প্লেটেড।

※পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

1. প্রধান ড্রাইভ মোটর শক্তি: 55KW পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর 380V 50Hz একটানা (S1) কাজের মোড

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※ZQS পাতলা ছুরি কাটা এবং ক্রিজিং মেশিন

※অবকাঠামো বৈশিষ্ট্য:

★এটি প্রপঞ্চকে অতিক্রম করে যে প্রচলিত ডাবল-ছুরি টাইপ, slitting এবং crimping মেশিন কাটা যখন কার্ডবোর্ড ধসে, কাটিয়া বোর্ড মসৃণ, এবং গুণমান স্পষ্টতই উন্নত হয়.

★পুরো মেশিনটি বাম এবং ডানে সরানো যায় এবং সাইক্লয়েড রিডুসার দ্বারা সামঞ্জস্য করা যায়।

★ কাটার এবং ক্রিমিং লাইন সামঞ্জস্য করা সহজ, ত্রুটি হল ±0.5 মিমি, একটি স্বয়ংক্রিয় ছুরি শার্পনিং ডিভাইস রয়েছে, যা বিভিন্ন ফাংশন যেমন নিয়মিত ছুরি ধারালো করা এবং ব্যবধান তীক্ষ্ণ করার মতো উপলব্ধি করতে পারে।

★এই মেশিনটি 5টি ছুরি এবং 8টি টিপে লাইন গ্রহণ করে, ব্লেডটি টাংস্টেন অ্যালয় স্টিলের তৈরি, এবং পরিষেবা জীবন 3 মিলিয়ন রানিং মিটারের কম নয়।

※প্রচলিত প্রযুক্তিগত পরামিতি:

• সর্বাধিক কাজের প্রস্থ: 1800 মিমি
• 2 সর্বাধিক যান্ত্রিক গতি: 100 মি/মিনিট
• যান্ত্রিক কনফিগারেশন: 5টি ছুরি এবং 8টি লাইন
• ন্যূনতম কাটিং প্রস্থ: 135 মিমি

※পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

1. মোটর: 5.5KW

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※NC-120 কম্পিউটার স্পাইরাল নাইফ ক্রসকাটিং মেশিন

※অবকাঠামো বৈশিষ্ট্য:

★এটি অর্ডারের 200 সেট সঞ্চয় করতে পারে, কাগজ কাটার স্পেসিফিকেশন দ্রুত এবং নির্ভুলভাবে পরিবর্তন করতে পারে, থেমে না গিয়ে অর্ডার পরিবর্তন করতে পারে এবং কম্পিউটার নেটওয়ার্কিং উপলব্ধি করতে পারে, যা উৎপাদন ব্যবস্থাপনার জন্য সুবিধাজনক।

★ কাটার শ্যাফ্টের ড্রাইভ গিয়ারটি নির্ভুল নকল ইস্পাত উপাদান দিয়ে তৈরি, উচ্চ-ফ্রিকোয়েন্সি quenching, এবং ব্যাকল্যাশ-মুক্ত ট্রান্সমিশন, চাবিহীন সংযোগ এবং উচ্চ সংক্রমণ নির্ভুলতা উপলব্ধি করে।

★ ক্রস-কাটিং মেশিনের ফলক দানাদার ছুরি টাইপ সহ ইস্পাত সর্পিল ছুরির গঠন গ্রহণ করে।কাঁচি-টাইপ শিয়ারিং, কম শিয়ারিং বল এবং দীর্ঘ ব্লেড জীবন।

★ সামনের এবং পিছনের কাগজ খাওয়ানোর রোলারগুলি সূর্যের চাকা দ্বারা কাগজ টিপে দেওয়ার পদ্ধতি গ্রহণ করে, পরিবহণ মসৃণ, চাপ অভিন্ন এবং বোর্ডকে চূর্ণ করা বা বাধা সৃষ্টি করা সহজ নয়।

★এই মডেলটি একটি এনার্জি স্টোরেজ টাইপ ব্রেকিং (নন-এনার্জি কনজাম্পশন ব্রেকিং), তাই এটির উৎপাদন প্রক্রিয়ায় কম শক্তি খরচ হয় এবং গড় বিদ্যুত খরচ সাধারণ এনসি কাটিং মেশিনের 1/3, 70 টিরও বেশি সাশ্রয় করে বিদ্যুতের %, এবং অর্থ সাশ্রয়।টার্গেট।

★ ব্লেডের সুনির্দিষ্ট মেশিং এবং সুষম অপারেশন নিশ্চিত করতে অবিকল সামঞ্জস্যযোগ্য ব্যাকল্যাশ-মুক্ত গিয়ার।

★স্বাধীন তেল-নিমজ্জিত গিয়ার তৈলাক্তকরণের ব্যবহার আরও শক্তি-সাশ্রয়ী, নিরাপদ এবং নির্ভরযোগ্য, লুব্রিকেটিং এবং শীতল।

★ছুরি বেলন: উচ্চ মানের নির্ভুল নকল ইস্পাত তৈরি, ভারসাম্য চিকিত্সার পরে, এটি ভাল স্থায়িত্ব আছে.

※প্রচলিত প্রযুক্তিগত পরামিতি:

1. কাজের প্রস্থ: 1800 মিমি

2. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)

3. যান্ত্রিক গতি: 120 মি/মিনিট

4. যান্ত্রিক কনফিগারেশন: কম্পিউটার সর্পিল ছুরি দ্বারা ক্রস কাটা

5. ন্যূনতম কাটিয়া দৈর্ঘ্য: 500mm

6. সর্বোচ্চ কাটিয়া দৈর্ঘ্য: 9999 মিমি

7. কাগজ কাটার নির্ভুলতা: ধ্রুব গতির জন্য ±1mm, নন-ইনিফর্ম গতির জন্য ±2mm

8. সরঞ্জামের আকার: Lmx4.2*Wmx1.2*Hmx1.4

9. একক মেশিন ওজন: সর্বোচ্চ 3500Kg

※ রোলার ব্যাসের পরামিতি:

1. ক্রস-কাটিং করার জন্য উপরের এবং নীচের কাটার শ্যাফ্টের কেন্দ্রের দূরত্ব: 216 মিমি, এবং কাটার শ্যাফ্টটি গতিশীলভাবে ভারসাম্যপূর্ণ হওয়া উচিত

2. সামনের এবং নীচের কনভেয়িং রোলারগুলির ব্যাস: গতিশীল ভারসাম্য চিকিত্সার জন্য ￠156 মিমি

3. পিছনের এবং নীচের কনভেয়িং রোলারগুলির ব্যাস: গতিশীল ভারসাম্য চিকিত্সার জন্য ￠156 মিমি

4. কাগজ টানা রোলার ব্যাস: ￠160mm

5. আউটপুট সূর্য গিয়ার ব্যাস: 160mm

দ্রষ্টব্য: গ্রাইন্ড করার পরে, সমস্ত রোলার শ্যাফ্ট পৃষ্ঠে হার্ড ক্রোম দিয়ে প্রলেপ দেওয়া হয় (উপরের এবং নীচের কাটার শ্যাফ্টগুলি ছাড়া)।

※পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

1. প্রধান ড্রাইভ মোটর শক্তি: 15KW ফুল এসি সিঙ্ক্রোনাস সার্ভো

2. সামনে এবং পিছনে কাগজ ফিডিং মোটর শক্তি: 3KW (ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ)

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※ডিএম-ডান অ্যাঙ্গেল স্ট্যাকার

※অবকাঠামো বৈশিষ্ট্য:

★ উৎপাদন পরিচালন ব্যবস্থা, অর্ডার ম্যানেজমেন্ট, কেন্দ্রীভূত ব্যবস্থাপনা, এবং স্বয়ংক্রিয় অর্ডার পরিবর্তন ধীর না করে সিঙ্ক্রোনাইজ করা হয়েছে।

★উৎপাদন পাইপের ক্রম পরিবর্তনের বর্জ্য 700 মিমি থেকে কম।

★স্বাধীন সিল কন্ট্রোল ক্যাবিনেট, বৈদ্যুতিক সরঞ্জাম একটি ধুলো-মুক্ত পরিবেশে কাজ করে;

★কালার টাচ স্ক্রিন ডিসপ্লে, অন-সাইট অপারেশনের জন্য সুবিধাজনক।

★সম্পূর্ণ স্বয়ংক্রিয় অপারেশন নিয়ন্ত্রণ, দক্ষতা উন্নত, জনশক্তি সংরক্ষণ এবং অপারেটরদের শ্রম তীব্রতা হ্রাস;

※প্রচলিত প্রযুক্তিগত পরামিতি:

• কাজের প্রস্থ: 1800 মিমি
• 2. অপারেশন দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)
• কাজের গতি: 100 মি/মিনিট

4. সর্বোচ্চ স্ট্যাকিং উচ্চতা: 250 মিমি

5. সর্বোচ্চ স্ট্যাকিং দৈর্ঘ্য: 3500 মিমি

6. মাত্রা: 12m*2.5m*2.2m

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:

※ZQ বাষ্প সিস্টেম

※অবকাঠামো বৈশিষ্ট্য:

★ কাজের তাপমাত্রা স্থিতিশীল রাখতে উত্পাদন লাইনে প্রতিটি গরম করার সরঞ্জামের জন্য গরম করার শক্তি স্থানান্তর করুন।

★ প্রতিটি ইউনিট একটি স্বাধীন ছোট ইউনিট বাষ্প সরবরাহ ব্যবস্থা হিসাবে ডিজাইন করা হয়েছে, বিভাগে তাপমাত্রা নিয়ন্ত্রণ, শক্তি সঞ্চয় এবং সুবিধাজনক সমন্বয় সহ।

★ কাজের তাপমাত্রা বাষ্প চাপ সামঞ্জস্য দ্বারা নিয়ন্ত্রিত হয়, এবং একটি চাপ মনিটরিং ডায়াল আছে.

★নিষ্কাশন ইউনিটগুলির প্রতিটি গ্রুপ একটি খালি বাইপাস দিয়ে সজ্জিত, এবং উত্পাদন বন্ধ হয়ে গেলে সরঞ্জামগুলি দ্রুত ঠান্ডা হয়ে যায়।

★উল্টানো বালতি ফাঁদ, স্টেইনলেস স্টীল চেক ভালভ, স্টেইনলেস স্টীল কোর শাট-অফ ভালভ।

★ পাইপিং সিস্টেম এবং ঘূর্ণমান গরম করার উপাদানগুলির মধ্যে নমনীয় সংযোগ ধাতব পায়ের পাতার মোজাবিশেষ দ্বারা উপলব্ধি করা হয়, যাতে ঘূর্ণমান জয়েন্টের পরিষেবা জীবন দীর্ঘায়িত করা যায়।

★ মেশিনের সমস্ত বাষ্প পাইপ স্বাভাবিক চাপে ব্যবহারের নিরাপত্তা নিশ্চিত করার জন্য বিজোড় ইস্পাত পাইপ দিয়ে তৈরি।

※প্রচলিত প্রযুক্তিগত পরামিতি:

1. বাষ্প খরচ: প্রায় 2.5-3T/ঘন্টা

2. তাপ উত্স দিয়ে সজ্জিত: 4t/ঘ

3. বাষ্প চাপ: 1.25Mpa পাইপলাইনে তাপমাত্রা: 170-200℃

※প্রধান ক্রয়কৃত অংশ, কাঁচামাল এবং উৎপত্তি:
